經過了一年多,每天24小時不間斷的捕蚊,可以肯定的,光觸媒滅蚊燈的確非常有效的捕殺了蚊蟲,但是也由於每天不斷的運轉,機器終於出了問題,風扇開始發出奇怪的噪音!
雖然一年多捕殺了眾多蚊蟲,算來十分夠本,但是因為風扇壞了就要換一台,實在是太不環保了。既然如此,來看一下是不是能找到適合的風扇。檢查之後發現這個機器用的根本跟電腦散熱的8CM風扇是同樣的規格,也是使用12V的電壓。
機殼的風扇,倒是容易找,去電子材料行買就有了,問題是要怎麼裝上去?
(請各位 繼續閱讀~)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgxkgozFnO206cfEojPQ_i9Ph5nYnHrMZPc5mZLpSSqpngQpXElgzTYxEvwaMBX9EWknseB9uTx4JjZrPnG9VJb43CJAnxL0qGZLt56onWYEqRkjiWvx4tBNteltKi2tK4260ujP__kGu8/s400/IMG_2829L.JPG) |
備好傢伙~準備分屍! |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh77lQfl6k0hUVex-YIwE-AgDceSs5QeSFNgiSt7EGIKFV4EAkWPD1ekpez4dcha4W2wlJI_z2zj6RZJ1CIhYZHnkD36JPeFtEU481HdcMHSrYwYo2endPR-U6aHShR-Ddt26p3mEnf_w0/s400/IMG_2830L.JPG) |
這就是傳說中『靜悄悄』的風扇,使用12V電源 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhIWTUAUitIzJXhfWfZOUiywfzzxeEKZndhV8-kf48cktXhcvjXHgA6eJrQQrRZ1eifRUqRFdkQhNzqyalk7SFWm3Omc5Q1o1jEYSI2i23QoWPWouCUasjZpKPsPSf1ng45_eehZRiMKjo/s400/IMG_2831L.JPG) |
操了一年多,風扇已經時轉時不大轉..... |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhwDjiLbmCOblS-eWsunb9fTvY8KMy5gV0ZHH-oTFBdAGySoZTxXd74xXyMCKlvhcDUyuwJSYKz9_dDXz2mgOEx_iIsxDHSgky0ZB75S_5UB30C9SPAj0CUQM9FoAhmJ1TOglUveSxPdwk/s400/IMG_2832L.JPG) |
原廠風扇也是12V
|
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgB4zK3_Y2jr5RtHNmJ7LYHEmeowE56k6Q2ywHs2mui3i9XTAmOpgqSnKZBGQIOhcMyODPwJLtDk4GTS6rzJMWOGZg26nq5ljI4I27j0PhQxmyWPmtBFX1WjeQZHovzL4G9lLLav9HSF-w/s400/IMG_2833.JPG) |
拆開香菇頭可以看到電路版,這裡可以看到兩組電路,
粗的是開關,細的是風扇。
鬆開螺絲之後,事實上支柱只有三個是真的,另一個是管線通道!

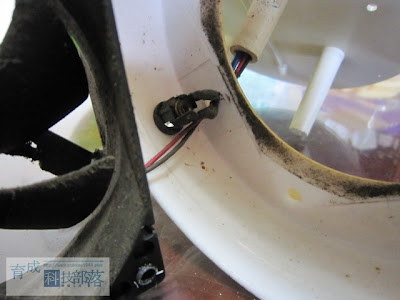

在這裡可以看到風扇的電源,一黑一紅的細線!
紅線是火線,黑色是地線,紅配紅黑配黑
切斷~
用縫衣線綁住舊電線,等等穿線時可以省力!
穿過的線頭
舊風扇光榮退役~

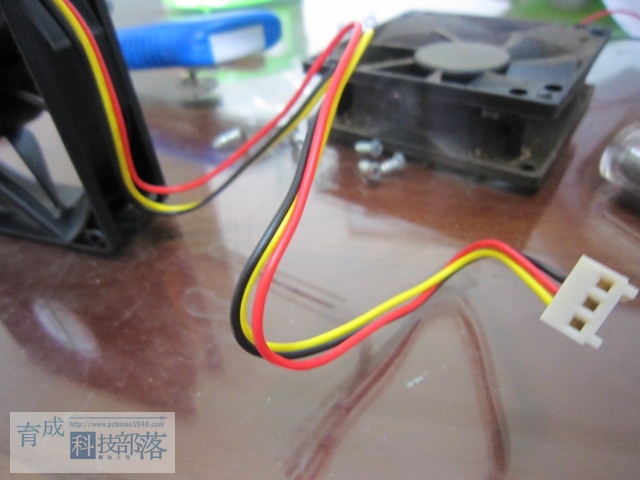

新風扇是3pin,切斷之後取紅黑兩線!
黃線是測轉速用,這裡用不著!
這裡將紅黑兩線套上縫衣線
纏上膠帶更為牢靠,接下來就穿越吧~
若是穿線過程中有阻力,可以後頭推一下
拉上來之後,因為電線還很長,直接切斷線頭~
在這裡,將線材配對!
衣夾客串演出,固定之後點銲錫!保證不鬆脫~
當然也必須做好絕緣!
到此完工了90%,整個系統已經重新接好!
在鎖螺絲之前,接電試運轉~燈亮了,這馬達還真是安靜~
開始鎖回螺絲,機器重生^_^
剛剛的黃色電線,我很爽快的給他一刀,用不著就剪了
新舊任交接完成,環保的光觸媒滅蚊燈再生工程~完工囉!
|
